Le ARCPULL 700 est un poste à souder par arc tiré inverter triphasé qui permet de souder pièces rapportées (goujons, goujons à filetage interne, clous d’isolation, anneaux de tirage, tiges d’extraction de rivets, etc.) sur des matériaux à base aluminium ou acier. Il dispose d’un mode de fonctionnement Synergique, d’un mode de fonctionnement Manuel. Le menu Programmes permet de stocker et rappeler des configurations de soudure. Il dispose d’une connectique pour le pilotage par automate.

L’innovation de rupture

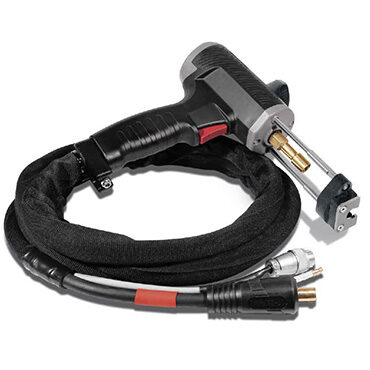

Son pistolet intègre un moteur linéaire unique sur le marché. Cette innovation dispose d’atouts sans précédent :
– Maîtrise du cycle de soudage.
– Cadence de soudage jusqu’à 28 pièces/min.
– Gestion du procédé par commande numérique ne nécessitant aucun réglage.
– Contrôlé par le générateur, il assure une précision inégalée de la hauteur d’arc.
– Fourche avec support céramique adapté aux cadences élevées et à la pose d’ancres à béton.
– Simplicité et rapidité d’exécution.

On distingue 4 grandes étapes : l’amorçage, le décapage, l’arc et l’accroche

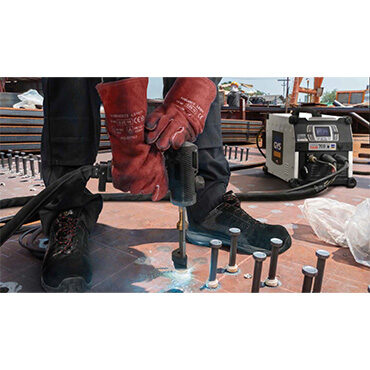

• L’amorçage : la pièce rapportée (anneau de tirage, goujons, etc.) est mise en contact avec la tôle support. Un appui sur la gâchette démarre le processus de soudage : le générateur envoie du courant dans le goujon, l’axe du pistolet se lève légèrement, un arc électrique de faible intensité est alors créé.

• Le décapage : cette phase pourrait également être appelée préchauffage. Le générateur régule un courant pour assurer un arc électrique de faible intensité, la chaleur générée par cet arc permet :

  • de brûler les impuretés de la tôle support (graisses, huiles, zingage électrolytique).
  • de préchauffer les deux pièces, et donc de limiter le choc thermique de l’arc de soudure, afin d’améliorer la qualité de la soudure.
    Lors de cette phase ni la pièce rapportée, ni la tôle support, ne rentre en fusion. De même, cette phase ne permet pas de dégager la couche de zinc de tôle galvanisée.

• L’arc : le générateur augmente significativement le courant pour créer un arc très énergétique créant un bain de fusion sur la tôle support et entrainant la fusion de l’extrémité de la pièce rapportée.

• L’accroche : Le pistolet plonge la pièce rapportée dans le bain en fusion.

Données techniques

• Tension secteur : 380 > 480 V
• Fusible : 3 x 400 V 20A (D) / 3 x 480 V 16A (D)
• Puissance maxi : 50 > 680 A
• Technologies : pistolet synergique
• Puissance kW : 3 x 400 V 47.8 kW / 3 x 480 V 45.7 kW
• Dimensions : 32 x 32.4 x 41 cm
• Poids : 17.4 kg
